一看就懂的變壓器原理

瀏覽次數：14242次
發布時間：2015/4/11 15:52:16
作者：hb_yinhe

　　無論在生活中還是工程應用中，變壓器都非常常見，變壓器原理相信對于理工科的人來說，也知道個大概。本文從通俗的角度說說變壓器原理。
　　簡單的說，變壓器原理就是電磁感應原理，也就是“動電生磁，動磁生電”的過程。

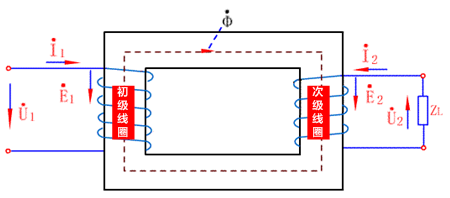

變壓器原理圖

　　如圖所示：跟電源連接的線圈叫原線圈，也叫初級線圈，跟負載連接的線圈叫副線圈，也叫次級線圈，兩線圈由絕緣導線繞制，鐵芯由涂有絕緣漆的硅鋼片疊合而成。

一變壓器原理

　　在初級線圈中輸入均勻變化的電壓U1時，流過的電流為I1，就會在鐵芯中就產生交變磁通?，這個磁通稱為主磁通，在它作用下，兩側繞組分別感應電勢é1、é2。
　　感應電勢公式為:E=4.44fN?m
式中:
    E--感應電勢有效值
    f--頻率
    N--匝數
    ?m--主磁通最大值

　　由于二次繞組與一次繞組匝數不同，感應電勢E1和E2大小也不同，當略去內阻抗壓降后，電壓ú1和ú2大小也就不同。
　　當變壓器二次側空載時，一次側僅流過主磁通的電流(í0)，這個電流稱為勵磁電流。當二次側加負載流過負載電流í2時，也在鐵芯中產生磁通，力圖改變主磁通，但一次電壓不變時，主磁通是不變的，一次側就要流過兩部分電流，一部分為勵磁電流í0，一部分為用來平衡í2，所以這部分電流隨著í2變化而變化。
　　上述的平衡作用實質上是磁勢平衡作用，變壓器就是通過磁勢平衡作用實現了一、二次側的能量傳遞。
