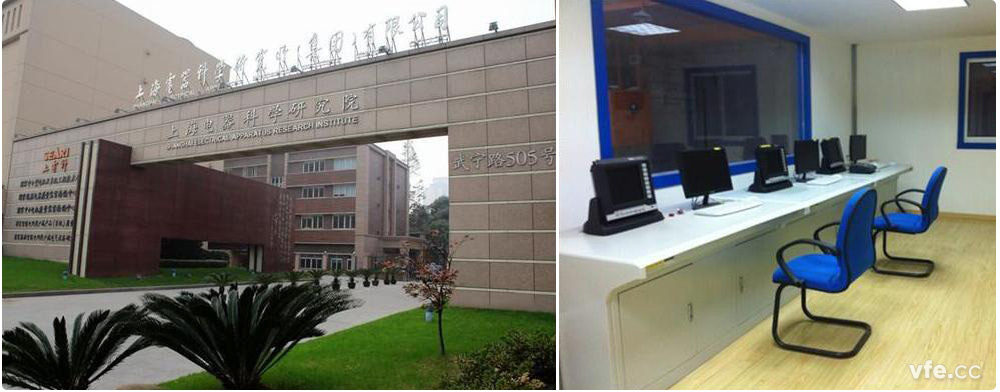

一國家中小型電機產品質量監督檢驗中心簡介

　　國家中小型電機產品質量監督檢驗中心隸屬于上海電器科學研究所(集團)有限公司，是一個不以營利為目的，具有公正第三方地位的檢驗機構。經過五十多年的建設，已經成為國內技術力量最強的檢測機構之一，承擔中國強制性產品認證(CCC)認證、科技成果鑒定、性能試驗、可靠性試驗、自愿性產品認證、節能產品認證測試、電磁兼容性(EMC)測試、環境適應性試驗及各類委托檢驗。

　　中小型電機試驗臺可滿足各種同步電機、異步電機、變頻電機、直流電機、變頻器等的型式試驗及出廠試驗的需要，被試電機種類多，電壓等級及功率覆蓋范圍寬，要求電機試驗測試系統能夠在較寬的頻率、幅值和功率因數范圍內，均可實現高精度測量。

二中小型電機試驗臺原理框圖

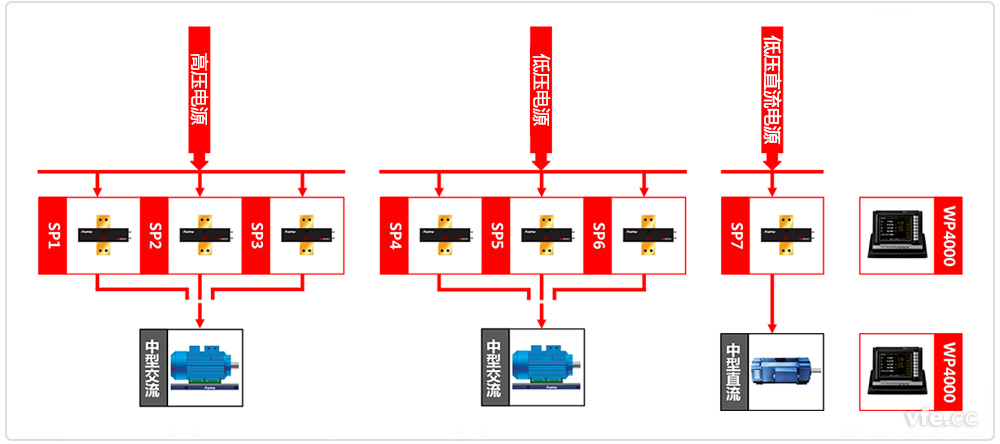

中小型電機試驗臺原理框圖

　　本中小型電機試驗臺包括中型高壓2.5MW電機試驗臺和小功率電機試驗室綜合試驗臺，上圖為主要測量原理框圖。本試驗臺適用于高低壓交流、低壓直流、低頻、工頻、變頻至中頻電機試驗的電參量測試，適應正弦波、疊頻波、PWM波等非正弦波試驗電源供電的電機試驗的電參量測試，全頻段基波測試精度滿足電機試驗國家標準要求，符合電磁兼容性(EMC)要求。

三中小型電機試驗臺主要設備清單

測點	設備名稱	型號	數量	備注
SP1~3	變頻功率傳感器	SP103301C	3
SP4~6	變頻功率傳感器	SP112202C	3
SP7	變頻功率傳感器	SP691152C	1
	變頻功率傳感器	SP103301C	1
	變頻功率傳感器	SP691201C	4
	變頻功率分析儀	WP4000	4



---
