一國家風電產品質量監督檢驗中心風電試驗室簡介

　　國家風電產品質量監督檢測中心是一個電壓等級為690V、試驗容量為4.5MW的綜合試驗站，包括空載試驗臺、型式試驗臺和同步電機試驗臺三套獨立的試驗系統。可進行試驗功率范圍在0.6~3.6MW內的空載特性、堵轉特性和短時升高電壓試驗、超速試驗等試驗型式試驗臺以及出廠試驗。

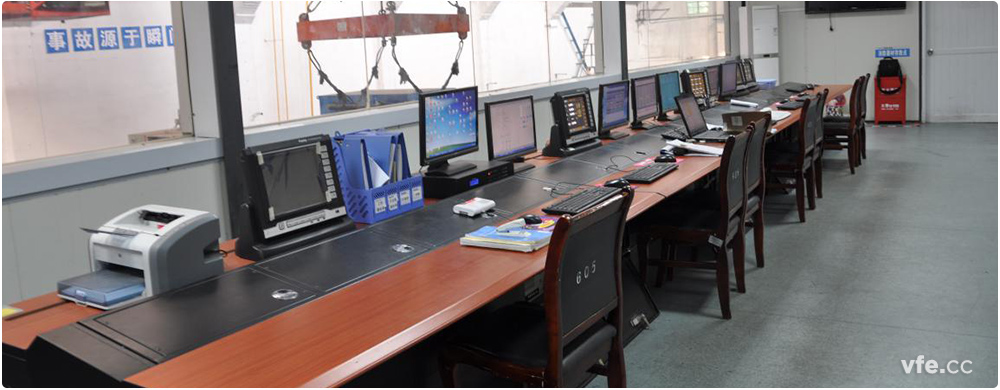

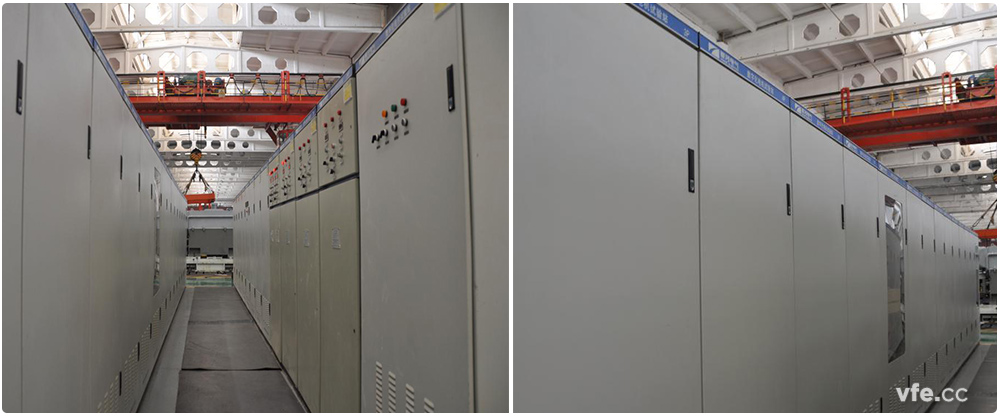

二國家風電產品質量監督檢驗中心風電試驗室現場圖片

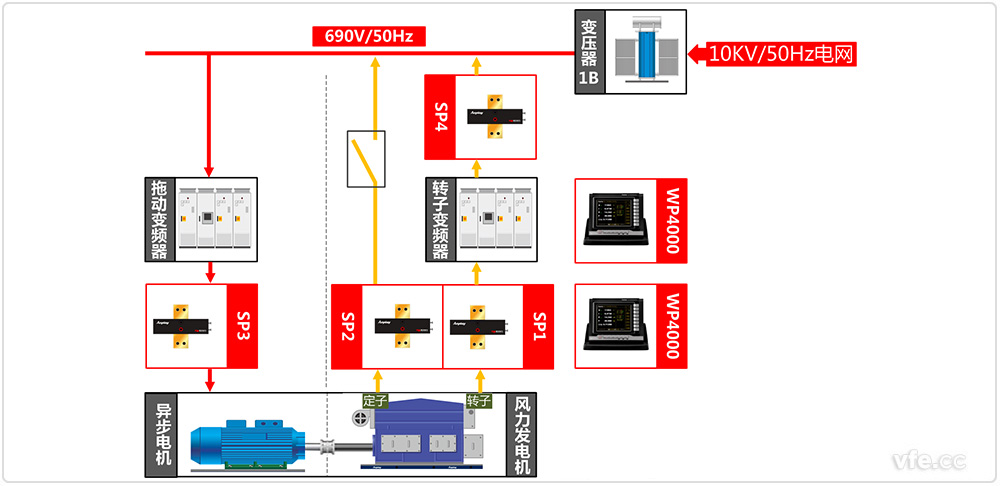

三風電試驗室試驗系統原理框圖

風電試驗室試驗系統原理框圖

　　本風電試驗測試系統采用WP4000變頻功率分析儀作為測試系統，實現了異步電機(拖動機)的輸入測量，雙饋風力發電機定子、轉子測量以及轉子變頻器輸出測量。發電機定子發出的電能直接回饋至電網，轉子發出的電能經過變頻器回饋至電網，實現電能的再利用，節約用電成本。

四風電試驗室配置表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP691152C	3	雙饋電機轉子測量
SP2	變頻功率傳感器	SP691352C	2	工頻采用二瓦計法
SP3	變頻功率傳感器	SP691202C	4	二瓦計法并聯
SP4	變頻功率傳感器	SP691152C	3	轉子變頻器輸出測量
	變頻功率分析儀	WP4000	2

---
