一國家電器產品質量監督檢驗中心簡介

　　國家電器產品質量監督檢驗中心是經國家質量監督檢驗檢疫總局及國家認證認可監督管理委員會批準、中國合格評定國家認可委員會評審通過、并經國家認證認可監督管理委員會機構認可和計量認證，被國家質量監督檢驗總局批準為生產許可證檢測單位，是國家認證認可監督委員會批準的“CCC”檢測機構，是中國質量認證中心(CQC)簽約實驗室和PCCC簽約實驗室及美國UL簽約實驗室。中心機構設置齊全，試驗裝備先進完善，風力發電設備試驗室、太陽能光伏試驗室、節能試驗室、儀器儀表計量測試試驗室等各類專業檢測室。

　　本光伏并網測試系統采用WP4000變頻功率分析儀，同時測量光伏逆變器的輸入和輸出，可以對光伏逆變器的性能指標測量提供精確的測量數據。

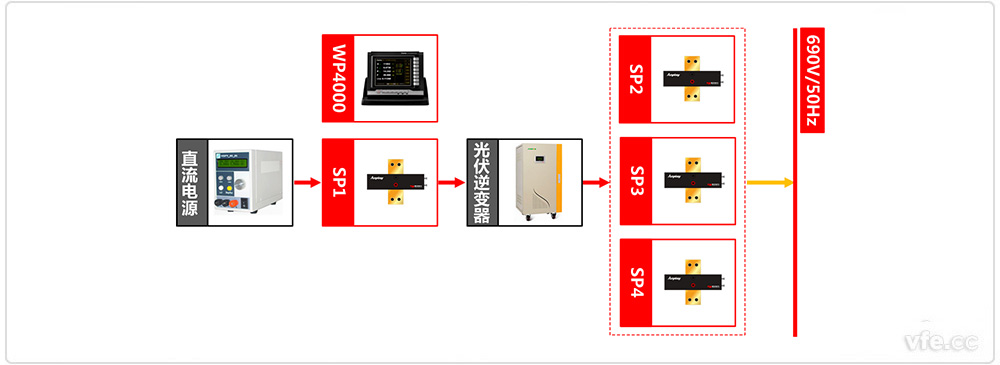

二光伏并網測試系統原理框圖

光伏并網測試系統原理框圖

　　本光伏并網測試系統采用直流電源供電，同時測量光伏逆變器的輸入和輸出，SP1測量光伏逆變器的輸入，SP2、SP3、SP4測量光伏逆變器的三相輸出，同時在WP4000上顯示整個并網型光伏逆變器的性能測試指標。

三光伏并網測試系統設備配置表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP112202C	1	直流電源輸出測量
SP2~SP4	變頻功率傳感器	SP691152C	3	光伏逆變器輸出測量
	變頻功率分析儀	WP4000	1

---
