              某院校離網型光伏逆變器測試系統

              • 瀏覽次數:15800次
              • 發布時間:2015/7/4 20:36:09
              • 作者:銀河電氣

              某院校離網型光伏逆變器測試系統簡介

                離網型光伏逆變器測試系統依據標準《GB/T 20321.1-2006 離網型風能、太陽能發電系統用逆變器 第1部分:技術條件》和《GB/T 20321.2-2006 離網型風能、太陽能發電系統用逆變器 第2部分:試驗方法》而設計。可滿足輸入電壓為12V~440V、輸出功率為100VA~50kVA離網型光伏逆變器的試驗測試需要。

                離網型光伏逆變器測試系統由DH2000數字主機、兩臺DT211B數字變送器、DM4031四通道溫度測試子站、試驗上位機等構成。兩臺DT211B數字變送器分別用于測量光伏逆變器直流輸入和交流輸出相關電參數。DM4031四通道溫度測試子站用于監視被測逆變器相關部件的溫度,并用于溫升試驗的溫度測量。

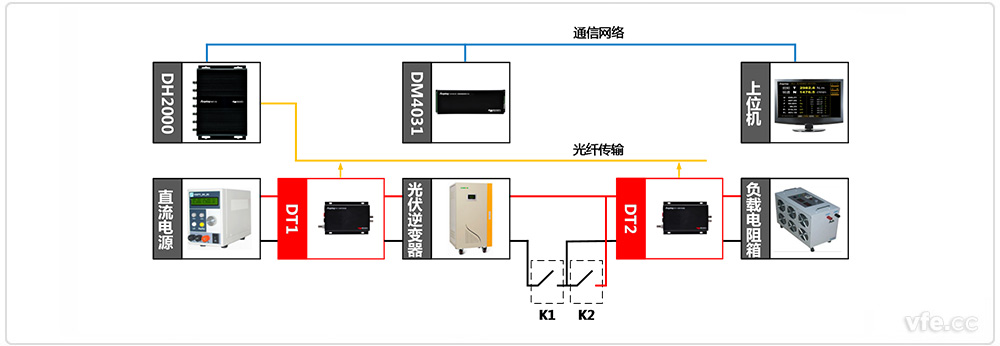

              離網型光伏測試系統原理框圖

              離網型光伏測試系統原理框圖

              離網型光伏測試系統原理框圖

                閉合開關K1及K2,離網型光伏逆變器系統進行保護性能試驗,測試系統將依據被測電流自動計算保護動作時間。斷開開關K1,系統進行空載損耗試驗,此時測試系統顯示的輸入功率就是離網型光伏逆變器的空載損耗。測試系統采用DH2000變頻功率分析儀,DT數字變送器測量系統電量信號。

              離網型光伏測試系統主要設備清單

              測點 設備名稱 型號 數量 備注
              DT1~2 DT數字變送器 DT211B 3
              DM分布式測試子站 DM4031 1 逆變器相關部件的溫度
              DT2000數字主機 DT2000 1
