懸浮控制器便攜式故障診斷儀是湖南銀河電氣有限公司針對磁浮列車專業研發的，具備快速定位和診斷磁浮車輛故障懸浮控制器和傳感器故障、檢測磁浮列車上的懸浮控制器性能的專用設備。

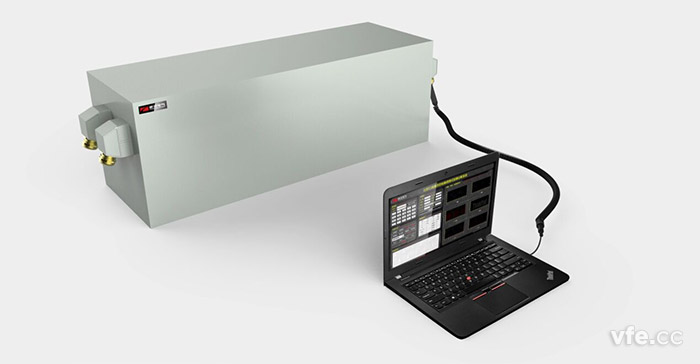

懸浮控制器便攜式故障診斷儀效果圖

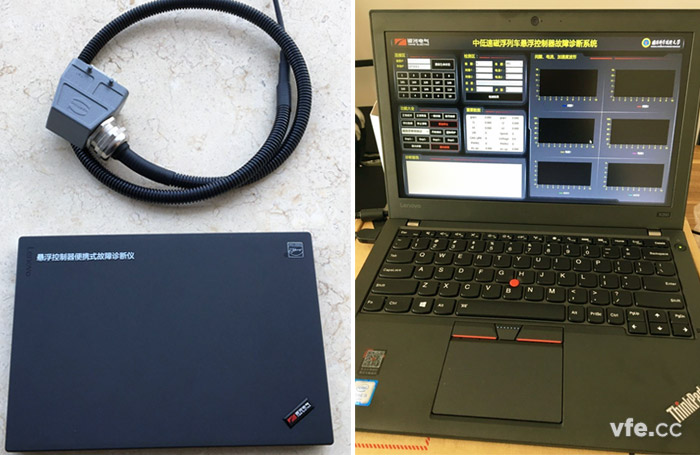

懸浮控制器便攜式故障診斷儀實物圖

一懸浮控制器便攜式故障診斷儀系統構成

　　懸浮控制器便攜式故障診斷儀由筆記本電腦、電源適配器、雙端RJ-45接頭的以太網電纜組成，并完成檢測、診斷、顯示等功能。

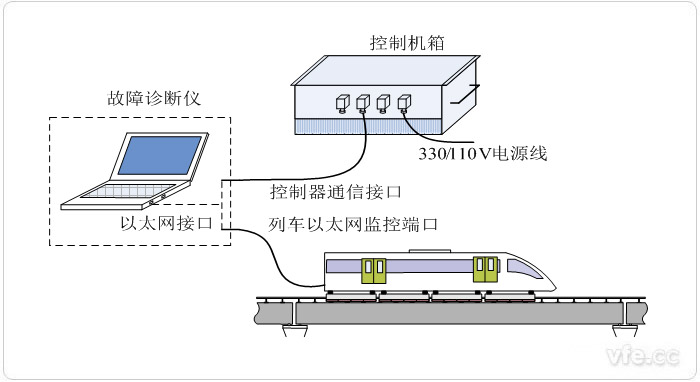

懸浮控制器便攜式故障診斷儀系統構成圖

二懸浮控制器便攜式故障診斷儀參數

序號	名稱	參數
1	設備總功率	<45W
2	溫度范圍	-10℃～+40℃
3	外廓尺寸	306mm×209mm×22mm（不含鼠標和電源）
4	重量	≤ 2 kg
5	電池續航能力*	5h左右（視具體使用環境而定）
6	一鍵故障診斷時間	≤2min
7	通信接口	RJ45以太網接口
8	筆記本	聯想ThinkPad X260，i5-6200U處理器，DDR4內存（8GB）
9	屏幕尺寸	12英寸
10	屏幕分辨率	1366×768像素

三懸浮控制器便攜式故障診斷儀產品特點

　　◆ 采用高性能商用筆記本作為設備載體，型號：聯想ThinkPad X260

　　◆ 12英寸顯示屏，體積小，具有便攜特性；

　　◆ 具備電池供電能力，適合車載及野外工作環境；

　　◆ 采用i5-6200U處理器，有足夠的運算能力

　　◆ 8GB DDR4內存；

　　◆ 屏幕分辨率：1366×768像素；

　　◆ 屏幕顯示比例：16：9；

　　◆ 電池：3芯內置+3芯外置鋰離子電池，續航能力>1h；

　　◆ 帶鍵盤背光，適合昏暗環境下操作；

　　◆ 配置45W、100~240V電源適配器；

四懸浮控制器便攜式故障診斷儀產品功能

01檢測功能

　　◆ 掃描檢測單個磁浮車輛的所有懸浮控制器和懸浮傳感器是否有故障；

　　◆ 對單個懸浮控制器，檢測控制器、傳感器的基本狀態，判斷故障；

　　◆ 對單個懸浮控制器，檢測起浮、降落功能；檢測懸浮控制系統對方波、正弦波的響應。

02診斷功能

　　本設備具備基本診斷和一鍵診斷功能。可以診斷的懸浮系統故障類型包括：保險絲故障，接觸器故障，330V電源故障，110V電源故障，模擬調理板故障，CPU控制板故障，間隙傳感器故障，加速度傳感器故障，電流傳感器故障，斬波器故障，驅動板故障。一鍵診斷功能可以按順序對控制器和傳感器的各功能部件進行診斷，并進行懸浮動態特性測試。

---
