真正的寬頻功率分析儀



　　真正的變頻電量測量儀器，應該具有較寬頻率適用范圍，并且在標稱的適用頻率范圍內，能夠安全測量，且測量準確度均能符合或基本符合其標稱的準確度指標。









 ——AnyWay

　　什么是真正的變頻電量測量儀器？

　　真正的變頻電量測量儀器，應該滿足以下條件：

　　1、具有較寬頻率適用范圍，并且在適用頻率范圍之內，可以安全測量

　　例如：常規的電磁式互感器（一次儀表）工作頻率低于額定頻率時，容易發生磁飽和而損壞自身，不能安全測量，不算真正的變頻電量測量儀器。

　　2、具有較寬頻率適用范圍，并且在適用頻率范圍之內，可以準確測量

　　例如：常規的電磁式互感器，在偏離額定頻率時，引起較大的波形畸變，且測量準確度降低，不能準確測量，不算真正的變頻電量測量儀器。

　　又如：有一臺測量儀器，其工頻下標稱準確度很高，標稱的適用頻率范圍也很寬，但是，在其標稱的適用頻率范圍內，某些頻段下精度遠遠低于標稱準確度，也不能算是真正的變頻電量測量儀器。

　　真正的變頻電量測量儀器，應該是具有較寬頻率適用范圍，并且在較寬頻率適用范圍內，能夠安全測量，且測量準確度均能符合或基本符合其標稱的準確度指標。

　　目前市面上大多數用于變頻電量測量的傳感器和儀器儀表，往往在適用范圍中明示適用于甚至是專業針對變頻電量測試，而標稱的準確度指標卻只能在工頻下能夠成立。非工頻下的測量準確度要么較低，要么不明示，導致用戶采購了標稱準確度很高的測量設備，測量結果卻與實際大相徑庭。

　　WP4000變頻功率分析儀實現了在電機、變頻器、變壓器等關注的全頻率內的高準確度測量，以全頻率范圍內最低的準確度指標標稱設備準確度指標。

　　表1和表2給出了WP4000變頻功率分析儀與標稱0.02級的某進口高精度功率分析儀在寬頻范圍內、正弦波和PWM波測量時的不同基波頻率下的準確度指標對比。

表1、寬頻范圍內正弦波測量精度對比

序號	頻率(Hz)	進口高精度功率分析儀	AnyWay
1	0.1～30	≥0.5%rd（0.2%rd+0.3%fs）	A型： ≥0.05%rd（0.02%rd+0.03fs） B型： 0.1%rd C型： 0.2%rd
2	30～45	≥0.1%rd（0.05%rd+0.05%fs）
3	45～66	≥0.06%rd（0.02%rd+0.04%fs）
4	66～400	≥0.1%rd（0.05%rd+0.05%fs）

表2、寬頻范圍內變頻器PWM波基波測量精度對比

序號	頻率(Hz)	進口高精度功率分析儀	AnyWay
1	0.1～3	≥1.8%rd（1.4%rd+0.4%fs） 采樣頻率小于10kHz；500Hz濾波器開啟	A型： ≥0.05%rd（0.02%rd+0.03fs） B型： 0.1%rd C型： 0.2%rd
2	3～30	≥0.9%rd（0.5%rd+0.4%fs） 采樣頻率大于10kHz；5.5kHz濾波器開啟
3	30～66	≥0.55%rd（0.45%rd+0.1%fs） 采樣頻率大于10kHz；5.5kHz濾波器開啟
4	66～400	≥1.3%rd（1.2%rd+0.1%fs） 采樣頻率大于10kHz；5.5kHz濾波器開啟

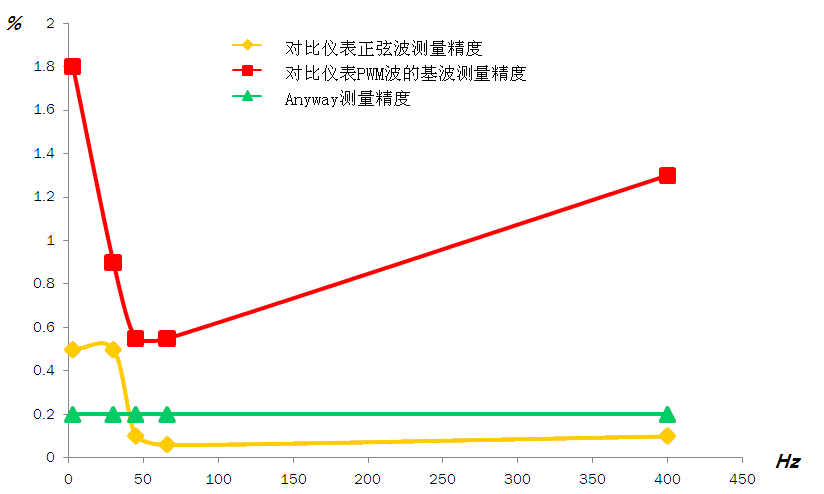

　　圖1為配置C型功率單元的WP4000變頻功率分析儀與標稱0.02級的某進口高精度功率分析儀在寬頻范圍內、正弦波和PWM波測量時的不同基波頻率下的準確度指標對比。


圖1、寬頻范圍內正弦波及PWM波基波測量精度對比圖
