一、變頻電機試驗臺概述

　　變頻電機試驗臺是指利用儀器、儀表及相關設備，按照變頻電機試驗規定，對變頻電機制造過程中的半成品和成品，或以變頻電機為主體的配套產品的電氣性能、力學性能、安全性能及可靠性等技術指標進行的檢驗。通過這些檢驗，可以全部或部分的反映被試電機的相關性能數據，用這些數據，可以判斷被試電機是否符合設計要求、品質的優劣以及改進的目標和方向。電機試驗及檢測是電機研究、生產和維修過程中不可缺少的重要環節。

二、變頻電機試驗臺構成

1、試驗電源

　　試驗電源采用靜止變頻電源，滿足GB/T1032-2012、GB755-2008、GBT 22670-2008對電機試驗電源的要求，受程序控制進行相應操作。

2、主電量測試

　　主電量測試采用變頻功率分析儀，滿足性能設計要求，變頻功率傳感器對試驗過程中主要電參量進行測量，通過光纖傳輸到試驗臺變頻功率分析儀。

3、開關量測控

　　采用分布式測控系統完成對包括電源柜、測量開關柜等系統中所有開關的控制和測試。

4、模擬量測試

　　采用分布式測控系統完成對8路溫度和1路扭矩及1路轉速進行測試，通過光纖傳輸到試驗臺變頻功率分析儀。

5、自動化試驗臺

　　通過各接口完成對設備的通信控制、獲得試驗過程的電量和非電量測量數據；

　　根據試驗項目完成對試驗電源的配置，對開關狀態進行控制，通過軟件設計實現試驗項目的過程控制，完成試驗過程，并獲取相應的試驗數據；

　　根據標準對試驗過程獲得的數據進行處理，獲得試驗結果，形成試驗報告；

　　試驗報告存儲、打印。

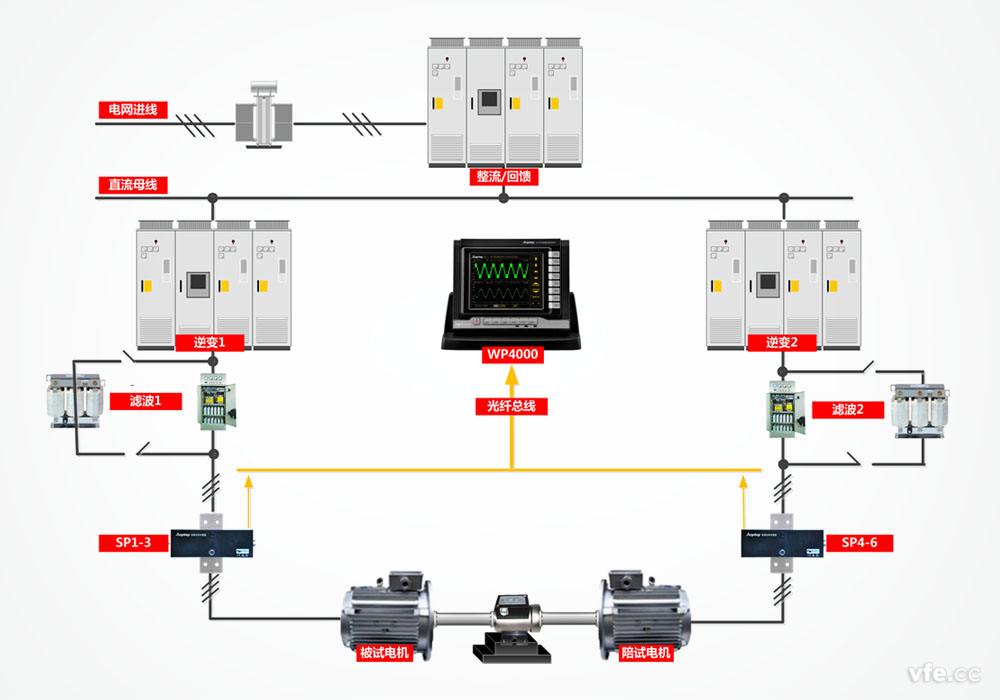

典型的變頻電機試驗臺

三、變頻電機試驗臺在節能減排中承擔的角色

　　電機是工農業、建筑以及公用設施等領域的動力源，是經濟社會發展的“心臟”部件，高效電機能耗可比普通電機降低20%至30%。 而高效電機主要是指變頻電機。中國旋轉電機標準化技術委員會秘書長陳偉華指出，相對于歐美市場上均為高效或超高效節能電機的情況，中國高效節能電機市場份額很小，電機系統整體運行效率比發達國家低20%左右。 統計數據顯示，中國每年電機新增容量達1.5億千瓦，總容量超過7億千瓦。據測算，而將普通電機全部更換為高效電機，最終將實現每年至少節電600億千瓦時，接近三峽電站全年的發電量。但是我國的變頻電機技術起步較晚，相配套的變頻電機試驗臺發展較晚。由湖南銀河電氣有限公司針對變頻電機研發的標準化電機試驗臺將復雜的電機試驗臺標準化、儀器化，縮短了建設周期、降低了成本，提高了可靠性，可同時滿足高效電機、變頻電機、普通異步電機及同步電機的試驗需要，是比較理想的變頻電機試驗臺。有了理想的變頻電機試驗臺才能為變頻電機提供精確的數據，才能為變頻技術的發展提供準確的試驗數據，才能促進變頻技術的發展。
