由DM4103交流功率測試子站構建的便攜式單相功率表
- 瀏覽次數：6274次
- 發布時間：2013/11/5 13:41:03
- 作者：hb_yinhe
本文介紹一種由DM系列分布式測試子站的DM4103交流功率測試子站構建的新型單相功率表，適合與電壓、電流互感器、及霍爾電壓、電流傳感器等配套用于變頻正弦電參量的測試，測試過程簡單方便，而且子站采用前端數字化技術，可以有效避免測量過程的干擾和損耗，是一種高可靠性的便攜式單相功率表。
一單相功率表的具體參數
單相功率表的精度相關技術指標主要取決于前端的交流功率測試子站，DM系列分布式測試子站的DM4103交流功率測試子站是一種基于光纖傳輸的前端數字化功率測量單元，可以實現頻率為5～400Hz正弦電參量的高精度測量。
根據被測電參量或配套傳感器輸出電參量的量程，DM4103交流功率測試子站可分為以下幾種型號：
DM4103-1，DM4103-2，DM4104-1，DM4104-2
每種型號的電壓、電流測量范圍不同，精度一樣，用戶選型可以具體參考DM系列分布式測試子站的選型及應用。
DM4103交流功率測試子站具體參數：
頻率范圍：5~400Hz
電壓準確測量范圍：0.5V~1000V
電流準確測量范圍：4mA~6A
電壓/電流測量精度：0.1%rd±0.1%fs
功率測量精度：0.2%rd±0.2%fs
二單相功率表的特點
1安全保障高
采取光纖作為傳輸介質的功率表，光纖輸出與輸入及電源之間110kV電氣隔離，無需考慮電氣安全問題。
2電磁兼容性好
數字量傳輸，具有較強的抗干擾能力。
當輸出采用光纖傳輸時，傳輸不受電磁干擾的影響。
3使用方便簡單
單相功率表只需一個DM系列分布式測試子站、一個OPC232轉換器以及相應的光纖就可以很快搭建一套系統，DM系列分布式測試子站和OPC232轉換器體積很小，完全可以裝在電腦包里面隨身攜帶。
三DM系列分布式測試子站構建的便攜式單相功率表測功過程

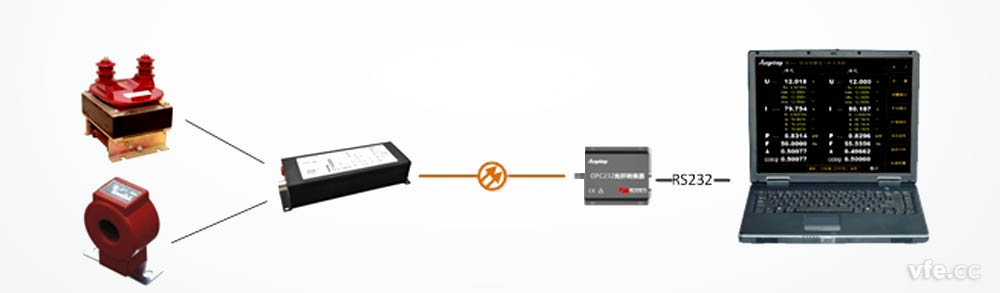

便攜式單相功率表測量原理圖
如圖所示單相功率表采用電壓、電流互感器作為一次傳感元件。互感器一次繞組連接一次回路，互感器的二次繞組連接交流功率測試子站。被測電參量經過子站AD采樣和數據處理，通過光纖將數據傳送至
OPC232光纖轉換器轉換通訊電平，最后通過RS232通訊上傳至上位機。上位機安裝相關功率測量軟件，銀河電氣可提供驅動程序及多種專業的單相功率表軟件，為方便用戶進行二次開發，銀河電氣還可提供簡單應用程序的源碼。
由交流功率測試子站構建的便攜式單相功率表可以滿足各類工頻及變頻正弦波供電電器產品的檢試驗及能效評測，構建系統簡單快捷，特別是在電氣檢修等需要數據監測的場合，可以快速的為電氣維修人員提供可靠的現場數據，即可保障維修人員的安全又可以為故障的監測提供方便。
