DP800數字功率計原理
- 瀏覽次數：5724次
- 發布時間：2014/1/13 15:53:17
- 作者：hb_yine
DP800數字功率計是一款適合于5～400Hz三相正弦交流電測量儀器，可測量4mA～6A和0.5V～1000V內電量信號，DP800數字功率計原理是基于DM電量子站的數字化虛擬儀器，采用光纖作為傳輸介質的前端數字化技術。
DP800數字功率計包括功率單元、傳輸光纖、OPC232光纖轉換器、安裝數字功率計軟件的上位機等構成。

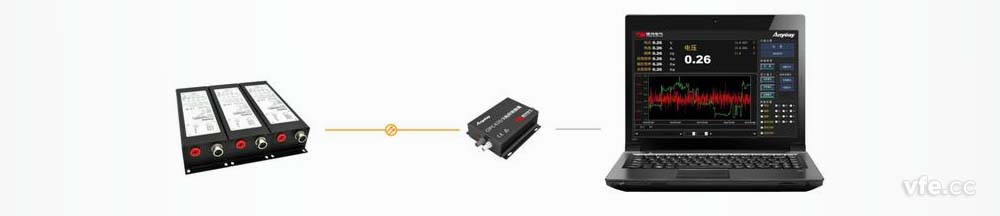

DP800數字功率計原理圖
DP800數字功率計的功率單元包含三個電壓通道和三個電流通道，可采用二瓦計法或三瓦計法測量三相電壓有效值、電流有效值、頻率及有功功率。功率單元以高速串行光纖通訊的方式輸出數字信號，可實現長達1000m的遠距離無干擾、無衰減信號傳輸。光纖信號經OPC232光纖轉換器轉換為RS232接口與上位機建立通訊，由上位機數字功率計軟件實現三相電壓、三相電流、三相功率、頻率等17個參數的實時顯示。
DP800數字功率計的功率單元的電壓和電流測量通道均包含8個量程，通過自動無縫量程轉換拓寬信號測量范圍，可在額定輸入信號0.4%~100%的范圍內滿足標稱精度指標；為了拓寬外接傳感器的準確測量范圍，采用多量程傳感器或多個傳感器時，可采用
DP100自動量程轉換器對多路輸入信號進行切換實現外部量程轉換。
DP800數字功率計的主要指標
電壓范圍：0.4%-100%UN；
電流范圍：0.4%-100%IN；
頻率范圍：DC，5Hz-400Hz
功率因數范圍：0.2-1。
電壓精度： 0.2%rd；
電流精度： 0.2%rd；
頻率精度： 0.1%rd；
功率精度： 0.5%rd。
DP800數字功率計其它技術指標
分辨率：16位AD；
采樣速率：100kHz；
更新周期：整周期測量，20mS-20S可設置。
