              某電機廠現場基波測量不穩定原因分析

              • 瀏覽次數:4776次
              • 發布時間:2014/2/11 9:34:13
              • 作者:hb_yinhe

              一、現場基波測量不穩定現象:

                在某汽車電機廠現場試驗時,在高頻低電壓時測量發現功率分析儀數據波動很大,測量完全不穩定。

              二、現場基波測量原因分析:

                現場測量不穩定主要是指基波測量不穩定,最根本的原因是頻率不穩定。因為WP4000變頻功率分析儀基波測量算法采用的是傅里葉變換,所以頻率不穩定基波測量肯定是不穩定的。
              WP4000變頻功率分析儀的頻率測量的方法:
                1、SP變頻功率傳感器的頻率測量的方法采用的是過零點法,每過一次零點采集一次頻率點;
                2、WP4000功率分析儀頻率同步源在出廠的時候設置的是自動模式,自動模式就是電壓和電流實際測量值哪個占額定值的百分比大就自動選取哪個作為同步源。譬如SP691501C的傳感器,額定電壓為690V,額定電流為500A,當實際電壓為50V,實際電流為100A時,電流占額定值百分比比電壓大,這樣功率分析儀將從電流上取頻率。
              現場原因分析:

                從下面圖1電流的波形分析可以很清楚的看出,電流波形并不干凈,每次過零點并不是一次通過,而是反復過零點,所以從電流上取頻率肯定會不穩定;從圖2電壓的波形分析可以看出,過零點比較正常,沒有反復波動,所以從電壓上取頻率比較穩定(實際頻率測量電路之前設置了頻率濾波器,波形會更加平滑)。現場沒有更換頻率源之前采用的是頻率自動選擇模式時,頻率同步源為電流,所以導致測量不穩定,切換頻率同步源為電壓時,測量恢復穩定。

              電流波形

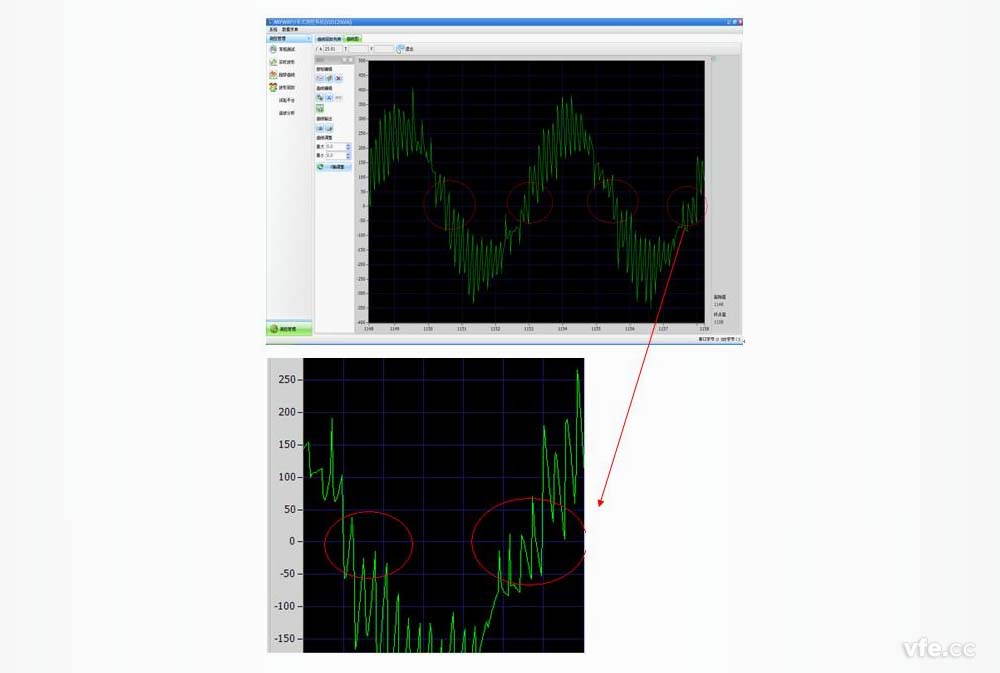

              圖1:基波測量-電流波形

              電壓波形

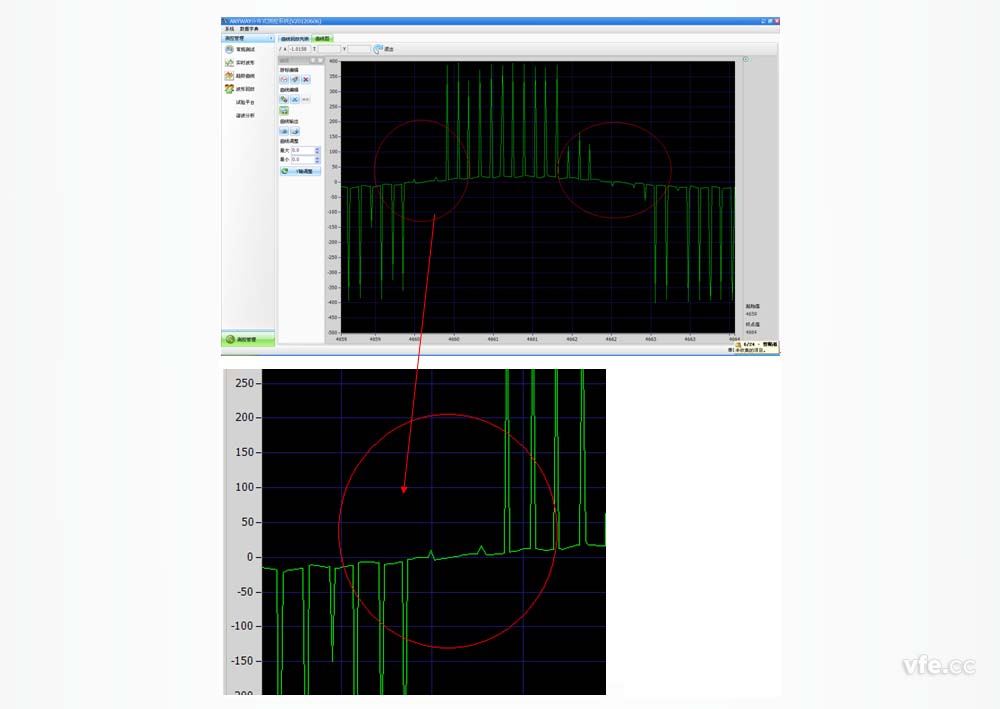

              圖2:基波測量-電壓波形

              三、出現這種基波測量不穩定情況建議:

                現場做試驗時根據現場具體試驗情況來確定頻率同步源,只有正確選擇了頻率同步源才能獲取正確穩定的基波測量試驗數據。比如在變頻器供電的場合特別是電壓較低的情況下,最好選擇電流作為頻率同步源。在試驗數據出現較大的異常波動時,要仔細分析功率分析儀上得實時波形,尋找測量不穩定的原因。
