數字高壓表是一種用于交流高電壓或直流高電壓的測量儀器，包括前端高壓變送傳感器、信號電纜、數字顯示測量儀表構成。根據數字高壓表檢定規程描述，數字高壓表適用于1000V以上、評論范圍在30Hz~300Hz范圍內的高壓測量，下面本文主要介紹數字高壓表的誤差限值及相關誤差檢定方法。

一數字高壓表原理簡介

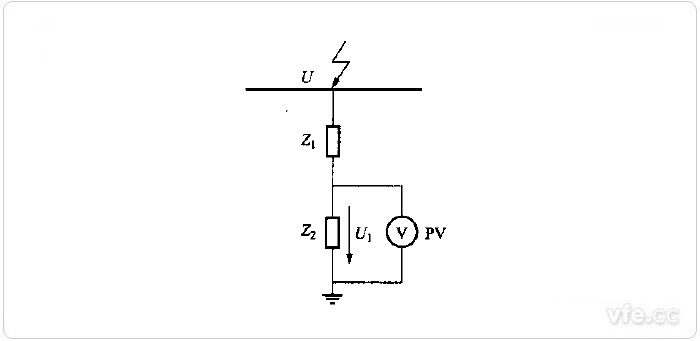

圖示1：數字高壓表工作原理示意圖

　　Z1——高壓分壓器高壓臂阻抗；

　　Z2——高壓分壓器低壓臂阻抗；

　　PV——低壓數字表;

　　U——被測高電壓， ;

　　n——高壓分壓器的分壓比， ;

　　U1——PV讀數值。

　　數字高壓表一般是指是用于測量頻率范圍在30Hz~300Hz內的交流高電壓和(或)直流高電壓的測量儀表，主要由高壓分壓器、傳輸電纜和低壓數字表構成。為了減小外界干擾，高壓分壓器的低壓輸出端通常使用屏蔽電纜與低壓數字表連接，電纜的屏蔽層與芯線間的電容與高壓分壓器的低壓臂阻抗并聯，因此傳輸電纜可以視為高壓表的一部分。

二數字高壓表基本誤差和準確度限值

　　數字高壓表的基本誤差公式一般可采用下列兩種表現形式表示：

　　a) 兩項誤差之和所表示的絕對誤差來表示，且誤差公式中的b值應不大于a值的1/5。

　　式中：

　　a——與讀書有關的誤差系數；

　　Ux——被檢表的讀書值(顯示值)；

　　b——與滿刻度值有關的誤差系數；

　　Um——被檢表的量程。

　　a、 b數值由生產廠家給出，若生產廠家為給出b值，則認為b值為零。

　　b) 用與數字高壓表讀數值之比的相對誤差來表示

　　數字高壓表的準確度等級分為0.1,0.2,0.5,1.0,1.5和2.0共6個等級。每一個等級對應的運行誤差見下表

表1示：準確度等級與允許誤差

三數字高壓表誤差檢定

　　根據數字高壓表檢定規程要求其基本誤差檢定一般采用直接比較法。交流電壓的基本誤差檢定在工頻電壓下進行。

01誤差的檢定點

　　檢定數字高壓表基本誤差的檢定點為被檢數字高壓表額定電壓的10%，20%，30%，40%，50%，60%，70%，80%，90%和100%共10個點。檢定時，各檢定點在電壓上升和下降時各測量一次。如果數字高壓表的技術條件還規定了其他工作電壓范圍，則還應增加相應的上限和下限檢定點。

02采用高壓分壓器作標準器檢定

　　采用高壓分壓器作標準器檢定數字高壓表，按照下圖2所示線路接線。

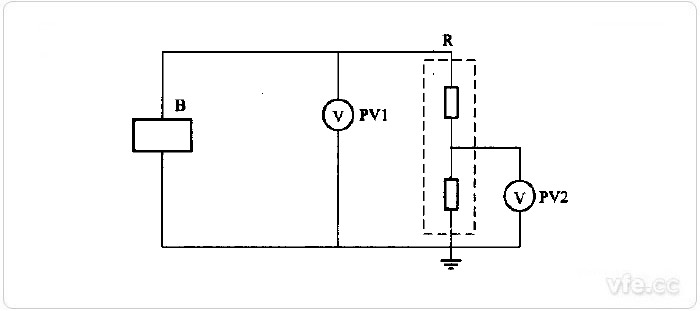

　　B——高壓電源及調壓控制和保護裝置；PV1——被檢數字高壓表；R——標準分壓器；PV2——標準低壓表

圖示2：采用高壓分壓器作標準器檢定數字高壓表的線路圖

　　采用分壓器作為標準器時，在交流電壓下檢定數字高壓表，采用交流分壓器;在直流電壓下檢定數字高壓表，采用直流分壓器。

　　標準分壓器的準確度應符合檢定用標準器配置準確度要求。如果分壓器只能在較小的溫度單位內保證準確度，應在標準分壓器保證準確度所允許的溫度范圍內進行行檢定。同時，標準數字電壓表的輸入阻抗應大于標準分壓器低壓端輸出阻抗的10/KR%倍。KR是分壓器準確度等級的數值。

03采用電壓互感器作標準器檢定

　　采用電壓互感器作標準器檢定數字高壓表時，按照下圖3所示接線。

　　TV——電壓互感器；其他字母含義同上

圖示3：采用電壓互感器作標準器檢定數字高壓表的線路圖

　　采用電壓互感器作為標準器檢定類似于采用分壓器作標準器，電壓互感器在這里主要是承擔類似于標準分壓器的分壓作用，將原邊的高電壓，變為副邊的低壓以滿足PV2標準低壓表的輸入要求。

---
