直流數字電流表是一種的直流電流測量用的數字儀表，在日常的生產生活中應用廣泛。直流數字電壓表是直流數字電流表的主體，直流數字電流表是通過直流電流——電壓(I/V)變換器，將電流量轉換成電壓量再用直流數字電壓表進行數字化測量，顯示單位一般是A或mA。下面本文主要根據直流數字電流表檢定規程介紹其檢定相關內容。
對于采用基本量程衡量一臺直流數字電流表性能好壞的關鍵量程，應比較詳細地檢定。若考慮被檢表的線性誤差，應均勻地選取誤差測試點。
非基本量程的測試點要考慮上下量程的連續性及對應于基本量程的最大誤差點。
綜合考慮，基本量程一般選取5~10個檢定點，非基本量程取3~5個檢定點。正、負極性可分別選取相對應的檢定點，也可以只檢定每個量程的負滿量程點。
式中：
Ix——被檢表的讀數值(顯示值)；
Im——被檢表的滿量程值；
a——與讀數值有關的誤差系數；
b——與滿量程值有關的誤差系數。
直流數字電流表的準確度等級分為：0.001,0.002,0.005，0.01，0.02，0.05，0.1，0.2，0.5，1.0等十個等級。表1給出了直流數字電流表十個級別的等級指標。直流數字電流表是多量程儀表，對于不同量程允許有不同的準確度指標。

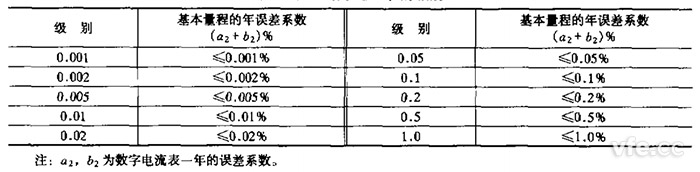

表1：直流數字電流表的級別
圖1：直流標準電流源法校準直流數字電流表
采用直流標準電流源法對直流數字電流表校準如圖1所示。設直流標準電流源輸出的標準電流為IN，即實際值。被檢表的顯示讀書為Ix，則被檢表的絕對誤差為：
被檢表的相對誤差用百分數表示為：
這種檢定方法簡便、速度快，適合于工廠大量地校驗直流數字電流表，其檢定誤差主要取決于直流標準電流源。
圖2：比較法校準直流數字電流表
當標準電流源的準確度不能滿足要求，而電流穩定度較高時，可作為一般穩流源使用，配上標準數字電流表，用比較法進行檢定。比較法電路接法如圖2所示，即用一臺直流標準數字電流表(或具有電流功能的標準DMM)與被檢電流表串聯后接到直流電流源(穩定度應足夠高)的輸出端。設標準表的顯示值(實際值)為IN，被檢表顯示值為Ix，則被檢表的絕對誤差為：
同樣被檢表的相對誤差用百分數表示為：
一般情況下，標準表的位數應比被檢表多一位。當兩者量程不一致時，可加上標準分流器。用這種方法，一定要保證標準表準確可靠。為此，必須對標準表進行定期的檢定和校準。
圖3：直流標準儀器法校準直流數字電流表
原則上，利用標準電阻將電流量轉換成電壓量的任何測量方法都可以用于數字電流表的檢定。圖3給出了用標準電位差計和標準電阻檢定直流數字電流表的接線圖。
圖中RN為標準電阻，數字電流表或被測DMM的電流功能檔的輸入高端與標準電阻串聯，并用標準電位差計測量標準電阻電位端鈕間的電壓。電位差計指示值與標準電阻值之比即為被檢表的電流實際值。
設測得標準電阻兩端電壓實際值為UN，標準電阻實際值為RN，被檢表顯示值為IX，則回路電流實際值為：
被檢表的絕對誤差為：
同樣被檢表的相對誤差用百分數表示為：
采用這種檢定方法時，不僅標準電阻RN的誤差符合要求，還應注意選取適當的阻值，使其通過的電流不超過其額定工作電流，而又可以獲得能進行準確測量的電壓數值。既要求考慮在RN上的壓降不高于所用電位差計的測量上限，又應保證電位差計第一個十進盤有大于零的示值。

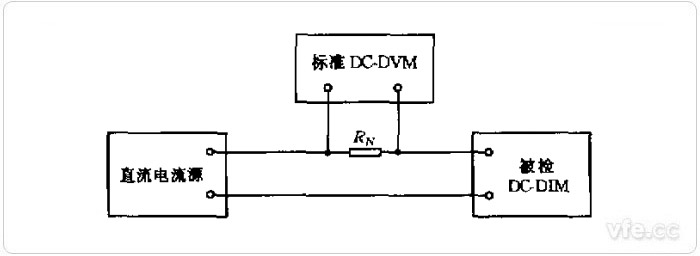

圖4：標準數字電壓表法校準直流數字電流表
當有一個誤差小于被檢直流數字電流表允許1/3~1/5的標準直流數字電壓表，用它代替標準電位差計可以迅速方便地檢定直流數字電流表，接線如圖4所示。
這種檢定方法，同樣要注意標準電阻的取值。根據被檢直流數字電流表所選取的檢定點，既保證回路電流要盡量小于額定電流，又要考慮標準直流數字電壓表的讀書盡量接近其滿量程值。同時，由于直流數字電壓表輸入電阻不是足夠高而引起的附加誤差應小于運行誤差的1/5以下。為滿足對RN的要求，需要用一組過渡電阻或標準十進電阻值，必要時要放在恒溫油槽中進行控溫。用分流器附件擴展量程到10A(或20A)的直流數字電流表，其附件也應一起進行檢定。
