              變壓器空、負載損耗測試儀基本要求及性能試驗

              • 瀏覽次數:6984次
              • 發布時間:2016/9/15 20:17:30
              • 作者:ly_yinhe

                變壓器空載試驗及負載試驗是變壓器兩個重要試驗項目,通過空負載測試可以求得變壓器空載損耗、負載損耗、阻抗電壓等特征參數。變壓器空、負載損耗測試儀是專門用于變壓器空負載試驗相關特征參數測試的專用儀器,下面本文根據相關國家標準對變壓器空載、負載損耗測試儀基本要求及性能試驗進行介紹。

              變壓器空、負載損耗測試儀基本要求

              01電壓測量要求

                變壓器空、負載損耗測試儀的電壓測量應滿足一下要求:

                測量范圍:量程下限不大于10V,量程上限不小于100V;

                測量范圍:不大于±0.5%。

              02電流測量要求

                變壓器空、負載損耗測試儀的電流測量應滿足以下要求:

                測量范圍:量程下限不大于0.5A,量程上限不小于5A;

                測量誤差:不大于±0.5%。

              03頻率測量要求

                變壓器空、負載損耗測試儀的頻率測量應滿足以下要求:

                測量范圍:45Hz~65Hz;

                測量誤差:不大于±0.2%。

              04空載損耗測量要求

                測試儀的空載損耗測量誤差應不大于±1%。

              05負載損耗測量要求

                測試儀的負載損耗測量誤差應不大于±1%。

              06阻抗電壓(短路阻抗)測量要求

                測試儀的阻抗電壓(短路阻抗)測量誤差應不大于±0.5%。

              變壓器空、負載損耗測試儀基本性能檢測試驗

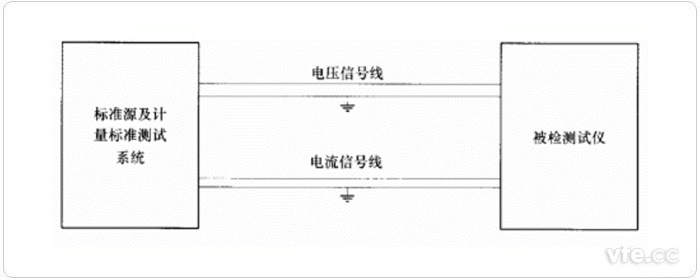

              變壓器空、負載損耗測試儀校驗接線圖

              圖示1:變壓器空、負載損耗測試儀校驗接線圖

              01電壓測量誤差檢測試驗

                用標準源法(其允許誤差應優于被監測儀允許誤差的1/5),對測試儀的每相分別進行試驗。在測試儀的每個量程范圍內均勻選擇5個測量點,按照圖1所示接線,分別讀取標準表的示值U0和測試儀的示值UX,按下式1計算電壓的測量誤差

              ……1

                式中:

                UX——電壓測試示值,單位為伏特(V);

                UO——標準電壓值,單位為伏特(V);

                δU——電壓測量誤差。

              02電流測量誤差檢測試驗

                標準電源法(運行誤差應優于被檢測試儀允許誤差的1/5),對測試儀的每相分別進行試驗。在測試儀的每個量程范圍內均勻選擇5個測試點,按照圖1所示校驗接線圖所示接線,分別讀取標準表的示值IO和測試儀的示值IX,按照下式2計算電流的測量誤差

              ……2

                式中:

                IX——電流測試示值,單位為安培(A);

                IO——標準電流值,單位為安培(A);

                δI——電流測量誤差。

              03頻率測量誤差檢測試驗

                用標準電源法(其允許誤差應優于被檢測試儀運行誤差的1/5),對測試儀的每相分別進行試驗。在45Hz~65Hz之間均勻選擇5個測試點,按照圖1所示檢測接線圖接線,分別讀取標準表的示值fO和測試儀的示值fX,按照下式3計算頻率的測量誤差

              ……3

                fX——頻率測試示值,單位為赫茲(Hz);

                fO——標準頻率值,單位為赫茲(Hz);

                δf——頻率的測量誤差。

              04空載損耗測量誤差檢測試驗

                用標準電源法。在測試儀的測試范圍內,根據下表1規則選取測試點,讀取標準表示值WO和測試儀示值WX,按下式4計算空載損耗測量誤差

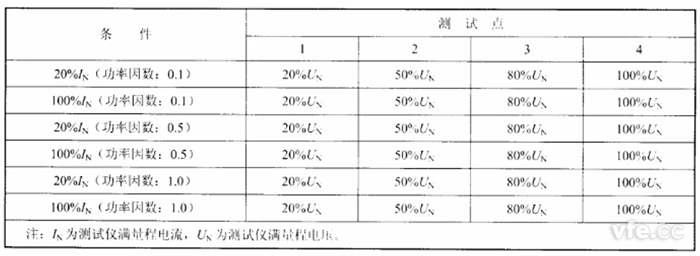

              空載損耗測試點

              表1:空載損耗測試點

              ……4

                式中:

                WX——空載損耗測量值;

                WO——空載損耗標準值;

                δW——空載損耗的測量誤差

              05負載損耗測量誤差檢測試驗

                用標準電源法。在測試儀的測試范圍內,根據下表2規則選取測試點,讀取標準表示值PO和測試儀的示值PX,按下式5計算負載損耗測量誤差

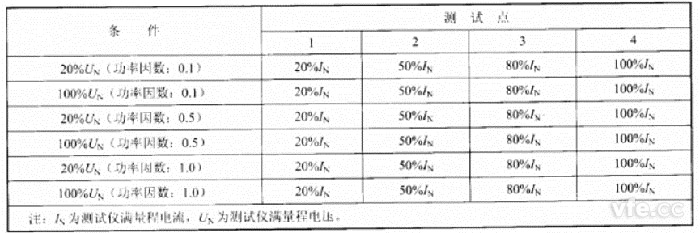

              負載損耗測試點

              表2:負載損耗測試點

              ……5

                式中:

                PX——負載損耗測量值;

                PO——負載損耗標準值;

                δP——負載損耗的測量誤差。

              06阻抗電壓(短路阻抗)測量誤差檢測試驗

                用標準電源法,對測試儀的每相分別進行試驗。按照測試接線圖接線,設置測試儀滿量程電壓為測試對象額定電壓,選擇測試點為額定電壓的5%、10%、20%、50%、100%。分別讀取測試儀的示值ZX和標準表的電壓值,并根據設置額定電壓計算標準阻抗電壓值ZO,按下式6計算阻抗電壓(短路阻抗)測量誤差

              ……6

                式中:

                ZX——阻抗電壓(短路阻抗)測量值;

                ZO——阻抗電壓值;

                δZ——阻抗電壓(短路阻抗)測量誤差。
